Marcadoras Láser

Marcadora Láser de Fibra

FY-IF20R

Marcadora Láser de Fibra

PROCESO DE TRABAJO

  1. El operador pone los productos en la estación de operación.
  2. Presiona el sensor y la mesa gira 180°.
  3. El láser graba los productos en estación de laser.
  4. Presiona le sensor contrario.
  5. El operador quitar los productos en estación de operación.
  6. Inicia proceso nuevamente.



Software de marcado

Sistema operativo: Windows 7 32 Bits

Formato de marcado: Formato PLT, diseñado en Corel Draw o AutoCAD.

Códigos de Barras: Code39, Code93, Code128, EAN128, DATAMATRIX, QRCODE, Code Bar, etc.

Otras funciones: Números de serie, tiempo, fecha, logos, caracteres comerciales, etc.

El menú para los comandos Edit, Draw, Modify y View es similar al del software Corel Draw.



Aplicaciones

El láser de fibra subconjunto de marcado láser tiene como ventaja la alta calidad del haz del láser y alta fiabilidad, lo que es adecuado para una amplia gama de materiales. La calidad del grabado láser puede ser excelente para los materiales que requieren profundidad, suavidad y precisión.

Ejemplo de Materiales:

Acero

Metal

Aluminio

Plata

Oro



Ejemplo de Industrias:

  • Industria de Componentes Electrónicos
  • Industria de Herramientas y Material Médico
  • Gafas, Joyería y Relojería
  • Industria de Tarjetas IC
  • Hotelería, Turismo y Suvenires

Parámetros técnicos de la mesa de trabajo

Tamaño de sustrato adecuado: 70mm * 70mm—400mm(L)*300mm(W)
Espesor de sustrato adecuado: 0.6-3mm
Cumplir con la altura de la línea de producción: 900 x 20 mm
Precisión de posicionamiento de repetición: 0,15 mm (posicionamiento visual)
Dirección de trabajo: De izquierda a derecha (configuración predeterminada), de derecha a izquierda opcional.

Especificación de la máquina

Presión de aire: 0.6-0.8Mpa
Conexión de electricidad: 220V 60HZ
Consumo de energía eléctrica dela máquina: < 2.2 KW
Tamaño del equipo: 1100mm – 1600mm – 1700mm (H)
Peso: 600KG

ModeloFY-IF20R
Poder de Salida del Laser20W
Longitud de Onda1064nm
Frecuencia de Repetición del Laser20-80KHz
Área de Marcado100mm×100mm(std.), 160mm×160mm(opc.)
Velocidad de Marcado≤7000mm/s
Ancho Min. de Línea70um
Tamaño Min. De Carácter0.4mm
Precisión de Repetición±0.003mm
EnfriamientoRefrigerado por aire, ventilador/filtro (no es necesaria la refrigeración por agua)
Suministro de Energía110VAC, 60HZ
Consumo de Energía<500W
Calidad Del Haz de LuzM²< 2
Tiempo de Vida Esperado (Diodo)100,000 horas

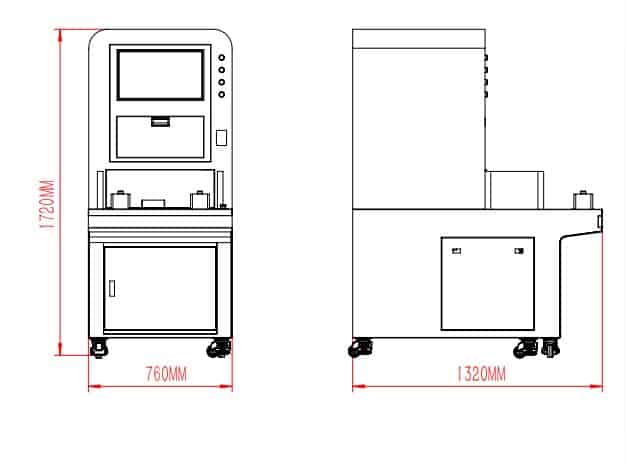

FY-IF20R Medidas
