CMH1530RA CORTADORA

CMH1530-R-A

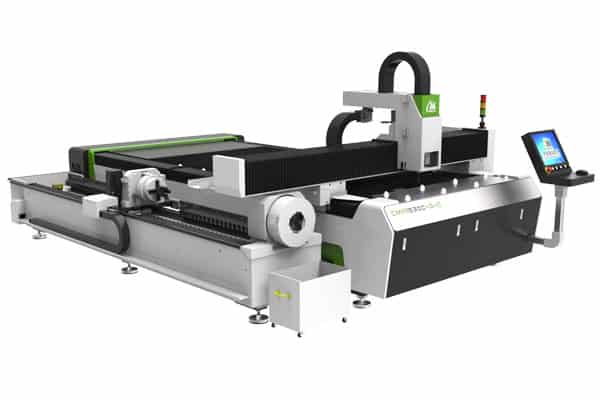

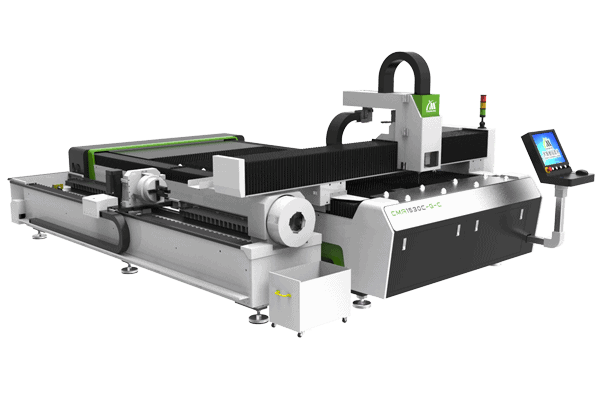

Cortadora láser de Fibra Óptica Placa y tubo

DESCRIPCIÓN

Este equipo adopta un sistema de accionamiento síncronizado de cremallera y piñón, la máquina principal es procesada por una gran máquina de fresado tipo pórtico, a través de un tratamiento de revenido para garantizar la liberación de tensión mecánica.Fuente láser IPG, cable IGUS: confiable y estable. Partes principales importadas para garantizar la estabilidad y el rendimiento a largo plazo de la máquina.

Pórtico de aluminio de aviación fundido de alta rigidez, que mejora su resistencia y rigidez con un peso mucho más ligero;

Válvula solenoide de presión ultraalta SMC de Japón, Siemens, componentes eléctricos Schneider, válvula proporcional controlada electrónicamente de precisión Rexroth;

El sistema de ruta de gas consta de más de 20 conjuntos de componentes, incluida la función de detección de alarma de baja presión, alta presión, función de conmutación automática de gas y función de monitoreo de presión en tiempo real, sin intervención manual, y reduce el coeficiente de dificultad de operación.

Soporte especializado en Ciudad de México, Guadalajara y Monterrey.

__________________________________

DETALLES

1. Este modelo está disponible para tubos cuadrados, tubos circulares, tubos de oblato y cortes planos en uno, con funcionalidad multifuncional y alta.

2. Estructura de pórtico y doble accionamiento, sistema de accionamiento de piñón y cremallera importado de Alemania. Excelente rendimiento de corte y estabilidad.

3. El sistema de plantilla autocentrante garantiza un proceso estable de transporte de tuberías, para garantizar una alta precisión y alta calidad de los productos.

4. La máquina, con una alta precisión de dimensión de mecanizado, puede reemplazar el equipo de procesamiento tradicional, como el aserrado y el punzonado.

5. Viga de soporte tipo tubo con forma de silla de montar con calibración de alta precisión.

6. Materiales metálicos como acero al carbon, acero inoxidable, aleación de aluminio, aleación de titanio, lámina de galvanizado, latón, cobre rojo, etc.



Cortadora láser de Fibra óptica

MODELOCMH1530-R-A
Área de trabajo3000mm × 1500mm
Área de trabajo del tubo (diámetro x longitud)Ø120mm x 6000 mm
Generador láserIPG: 500W / 700W / 1000W / 1500W / 2000W
China: 500W / 800W / 1000W / 1500W / 2000W
Tipo de láserFibra óptica
Sistema de transmisiónsistema de pórtico y sistema de bastidor, doble accionamiento
Sistema lubricanteLubricación Automática
Velocidad máxima60m / min
Máxima velocidad de aceleración0.8G
Precisión de posicionamiento±0.03mm / 1000mm
Repetibilidad de posicionamiento precisión±0.02mm / 1000mm
Extensiones compatiblesCAD,DXF etc
Ambiente de trabajo0-40℃ Densidad
≤ 80%, sin condensación
Consumo de electricidad23KW
Alimentación eléctrica3 fases 380V / 60A / 60Hz
Demanda de AireAlta presión (N2, aire) : 2.5Mpa
Baja presión (O2) : 1Mpa
Dimensiones8000mm × 3000mm × 2300mm
Peso5000Kg
Dimensión mínima de la puerta de fábrica
2500 x 2500 mm
