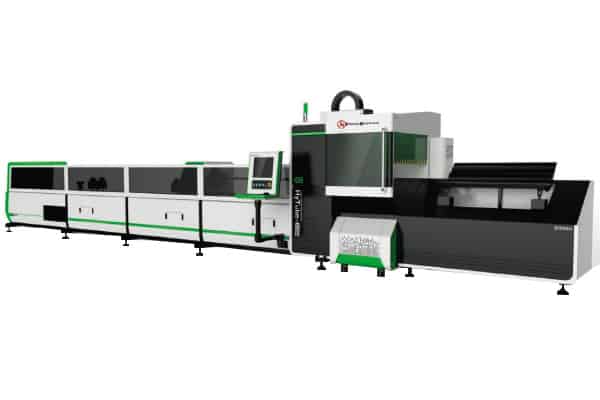

HyTube 6522 2000W

Cortadora de tubo láser de Fibra Óptica

PRINCIPALES CARACTERÍSTICAS

  • Adopta el sistema CNC PA8000
  • integra la plataforma de corte de tubo profesional, potente pero simple para el funcionamiento, con HMI fácil de usar.
  • El software de corte de tubos Lantek ayuda a lograr el “corte de todos los tiempos y de alta eficiencia”, una de las tecnologías principales para garantizar el ahorro de material y el corte de eficiencia.
  • Cabezal de corte alemán PRECITEC, de alta precisión con estabilidad robusta.

EQUIPAMIENTO DE GAMA ALTA

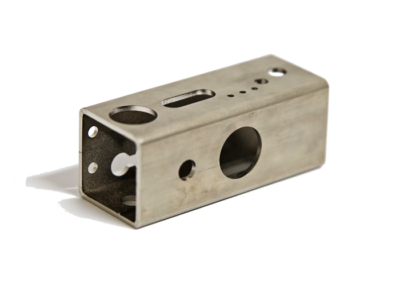

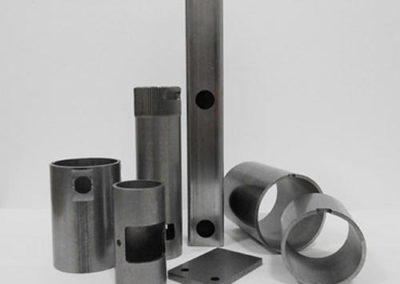

HyTube6522 está diseñado para el corte automático por láser de tubo/barra de sección de tamaño largo. Este equipo de alto estándar y alto rendimiento puede lograr una alta rigidez, alta eficiencia y alta capacidad de procesamiento de alta precisión. Adecuado para tubos especiales y sección de acero estructural: secciones H/I/L, tubos redondos, ovalados, cuadrados, rectangulares.
Cuando los tubos de tamaño largo se encuentran en la estación de carga, se alimentarán automáticamente a la zona de trabajo.

APLICACIONES

Este modelo es adecuado para las siguientes industrias: procesamiento de chapa metálica, utensilios de cocina, señales publicitarias, iluminación, armario eléctrico, piezas de automóviles, maquinaria, equipos eléctricos, piezas de precisión.

SOFTWARE DE CORTE

El software disfruta de las siguientes funciones :
– Capacidad de procesamiento de texto e imágenes
– Corte de borde compartido
– Auto-anidamiento
– Corte de esquina de forma sin problema de fusión
– Varias aplicaciones de corte
– Generación automática de informes
.

MODELOHyTube 6522 2000W
Área de procesamiento de Tubo 6200mm×¢ 20-180mm
6200mm× ¢ 20-130mm
Eje X6250 mm
Eje Y200 mm
A, B - ejeRotación infinita
Eje Z160 mm
Precisión de posicionamiento del eje X, Y.± 0,03 mm / 1000 mm
Precisión de reposicionamiento del eje X, Y.± 0,05 mm
Precisión de posicionamiento del eje A, B.± 30 ”
Precisión de reposicionamiento del eje A, B.± 10 ”
Velocidad máxima de posicionamiento del eje X, Y.100 m / min
Velocidad de posicionamiento máxima100 rpm
Longitud de carga2500 - 6200 mm
Longitud de descarga0 - 4000 mm
Peso7500Kg
Sistema CNCPensilvania
Dimensiones (L x W x H)12000mm x 4300mm x 2800mm
Movimiento del eje X, Y, Z6075mm x 200mm x 280mm
Peso de un solo tubo100 kg
Voltaje de suministro, VCA trifásico3 / 380V / 50Hz
Clase de protección total de la fuente de alimentaciónIP54
