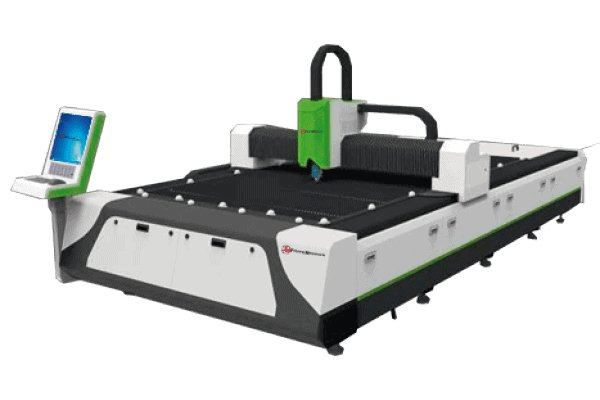

CMO2040-A IPG
Cortadora láser de Fibra Óptica
DESCRIPCIÓN
Este equipo adopta un sistema de accionamiento síncronizado de cremallera y piñón, la máquina principal es procesada por una gran máquina de fresado tipo pórtico, a través de un tratamiento de revenido para garantizar la liberación de tensión mecánica.Fuente láser IPG, cable IGUS: confiable y estable. Partes principales importadas para garantizar la estabilidad y el rendimiento a largo plazo de la máquina.
Pórtico de aluminio de aviación fundido de alta rigidez, que mejora su resistencia y rigidez con un peso mucho más ligero;
Válvula solenoide de presión ultraalta SMC de Japón, Siemens, componentes eléctricos Schneider, válvula proporcional controlada electrónicamente de precisión Rexroth;
El sistema de ruta de gas consta de más de 20 conjuntos de componentes, incluida la función de detección de alarma de baja presión, alta presión, función de conmutación automática de gas y función de monitoreo de presión en tiempo real, sin intervención manual, y reduce el coeficiente de dificultad de operación.
Soporte especializado en Ciudad de México, Guadalajara y Monterrey.
__________________________________
DETALLES
1. Este modelo está disponible para tubos cuadrados, tubos circulares, tubos de oblato y cortes planos en uno, con funcionalidad multifuncional y alta.
2. Estructura de pórtico y doble accionamiento, sistema de accionamiento de piñón y cremallera importado de Alemania. Excelente rendimiento de corte y estabilidad.
3. El sistema de plantilla autocentrante garantiza un proceso estable de transporte de tuberías, para garantizar una alta precisión y alta calidad de los productos.
4. La máquina, con una alta precisión de dimensión de mecanizado, puede reemplazar el equipo de procesamiento tradicional, como el aserrado y el punzonado.
5. Viga de soporte tipo tubo con forma de silla de montar con calibración de alta precisión.
6. Materiales metálicos como acero al carbon, acero inoxidable, aleación de aluminio, aleación de titanio, lámina de galvanizado, latón, cobre rojo, etc.
Cortadora láser de Fibra óptica
MODELO | CMH1530-R-A |
---|---|
Área de trabajo | 3000mm × 1500mm |
Área de trabajo del tubo (diámetro x longitud) | Ø120mm x 6000 mm |
Generador láser | IPG: 500W / 700W / 1000W / 1500W / 2000W China: 500W / 800W / 1000W / 1500W / 2000W |
Tipo de láser | Fibra óptica |
Sistema de transmisión | sistema de pórtico y sistema de bastidor, doble accionamiento |
Sistema lubricante | Lubricación Automática |
Velocidad máxima | 60m / min |
Máxima velocidad de aceleración | 0.8G |
Precisión de posicionamiento | ±0.03mm / 1000mm |
Repetibilidad de posicionamiento precisión | ±0.02mm / 1000mm |
Extensiones compatibles | CAD,DXF etc |
Ambiente de trabajo | 0-40℃ Densidad ≤ 80%, sin condensación |
Consumo de electricidad | 23KW |
Alimentación eléctrica | 3 fases 380V / 60A / 60Hz |
Demanda de Aire | Alta presión (N2, aire) : 2.5Mpa Baja presión (O2) : 1Mpa |
Dimensiones | 8000mm × 3000mm × 2300mm |
Peso | 5000Kg |
Dimensión mínima de la puerta de fábrica | 2500 x 2500 mm |
