PCH60022A

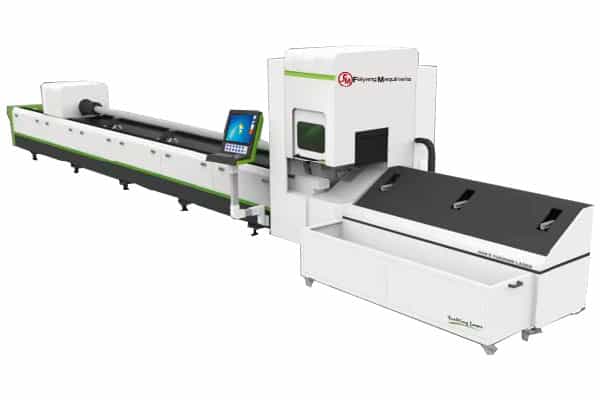

Cortadora de tubo Láser de Fibra Óptica
DETALLES
Máquina de corte láser de Fibra óptica con mandril autocentrante neumático, se puede lograr una sujeción simétrica independiente de doble acción, proceso de sujeción sin intervención humana y ajuste, la estructura es simple y estable, tiene un buen sellado y características de movimiento, puede sostener el tubo cuadrado, tubo redondo, tubo ovalado, tubo plano, tubo de acero y otros materiales.
APLICACIONES INDUSTRIALES
Procesamiento de chapa metálica, tránsito ferroviario, construcción naval, automotriz, maquinaria de construcción, maquinaria agrícola y forestal, fabricación eléctrica, fabricación de ascensores, electrodomésticos, maquinaria de alimentos, maquinaria textil, procesamiento de herramientas, maquinaria de petróleo, maquinaria de alimentos, baño de utensilios de cocina, publicidad decorativa, procesamiento láser y otros servicios de fabricación.
MATERIALES
Tubo redondo, tubo cuadrado, tubo plano, tubo en U, canal, viga en I y otras tuberías.
CARACTERÍSTICAS
Enfoque por el control interno del motor de precisión, sin operación manual.
El tiempo de perforación se reduce en un 80% en comparación con la cabeza de corte normal, especialmente para el corte de placas de alta velocidad y el corte de materiales altamente reflectantes.
Mejore la base de datos del proceso de corte, el operador solo necesita llamar a los parámetros de corte apropiados de acuerdo con el material y el grosor, haciendo que la operación sea más inteligente y conveniente.
Admite el control remoto del sistema a través de cajas de mano inalámbricas y Ethernet.
MODELO | PCH60022A |
---|---|
Dimensiones | 8300mm × 1800mm × 1900mm |
Rango de diámetro de tubería | Ø20 mm Ø 220 mm |
Longitud máxima de la tubería | 6000mm |
Potencia del láser | 500W ~ 3000W |
Sistema de transmisión | Unidad servo de piñón y cremallera |
Función de cámara | No |
Velocidad máxima | 60µ/min |
Precisión de posicionamiento | ± 0.03 mm/1000 mm |
Precisión de posicionamiento repetitivo de la garra | ± 0.03 mm |
Precisión de posicionamiento repetitivo del eje de rotación | ≤ 5 puntos |
Admite formato gráfico | DXF, CAD, etc. |
otencia del equipo | 12KW (sin láser) |
Requisitos de energía | Trifásico 380V/60Hz |
Calidad total | 6500Kg |
