Marcadoras Láser

Unidad de Grabado de PCB

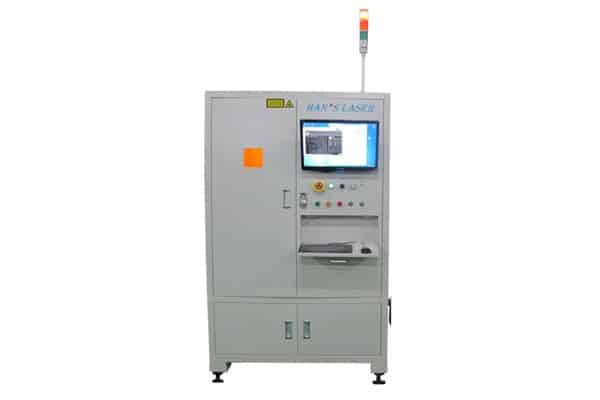

HDZ-PCB100

Unidad de Grabado de PCB

DETALLES

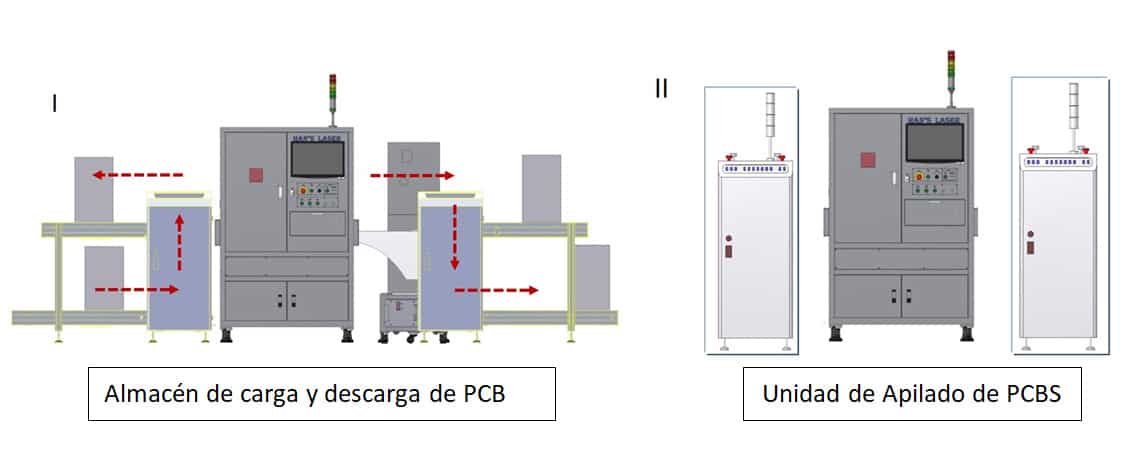

Este equipo puede lograr la alimentación, posicionamiento, marcado y verificación automática de códigos de placas PCB en línea.
Los principales parámetros técnicos de acuerdo con el estándar de la industria de PCB SMEMA.

Parámetros técnicos de la mesa de trabajo

Tamaño de sustrato adecuado: 70mm * 70mm—400mm(L)*300mm(W)
Espesor de sustrato adecuado: 0.6-3mm
Cumplir con la altura de la línea de producción: 900 x 20 mm
Precisión de posicionamiento de repetición: 0,15 mm (posicionamiento visual)
Dirección de trabajo: De izquierda a derecha (configuración predeterminada), de derecha a izquierda opcional.

Especificación de la máquina

Presión de aire: 0.6-0.8Mpa
Conexión de electricidad: 220V 60HZ
Consumo de energía eléctrica dela máquina: < 2.2 KW
Tamaño del equipo: 1100mm – 1600mm – 1700mm (H)
Peso: 600KG

ModeloHDZ-PCB100
Tipo de láserUv
Salida láser3w
Onda355 nm
Zona de marcado100mm * 100mm
Método de enfriamientoAire frío

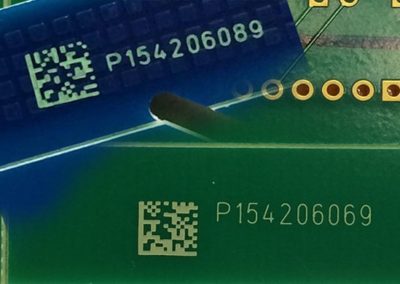

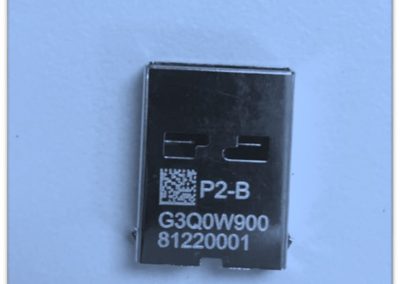

Contenido de marcado. CarácterAlfabeto, Numérico, Alfanumérico
Contenido de marcado. Barras1D: Código 39, Código 128, etc.,
2D: Matriz de datos, QR, etc.,
