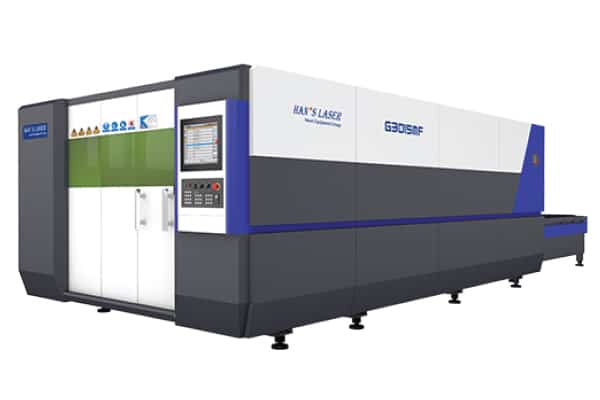

G3015MF

Cortadora láser de Fibra Óptica

PRINCIPALES CARACTERÍSTICAS

  • Corte volante de alta velocidad
  • Ahorro de energía y protección del medio ambiente
  • Aseguramiento de la calidad

PANORAMA GENERAL

La máquina de corte láser de fibra G3015MF es un producto que especialmente para la industria de procesamiento de chapa metálica, posicionándose en el corte de chapa fina y tiene un rendimiento estable, adecuado para gabinetes eléctricos, utensilios de cocina, etc.

DINÁMICA SUPREMA

La velocidad máxima de posicionamiento de G3015MF es de 120m/min, la velocidad máxima de corte de 0,5mm SUS es de 60m/min, adecuada para armario eléctrico, menaje, etc.

DISEÑO INNOVADOR, COMPACTO Y ECONÓMICO

Utilizando la estructura de doble pórtico, el cuerpo está utilizando la totalidad de las piezas de soldadura, la viga está utilizando la fundición de aluminio aeroespacial, ambos se recocido antes del mecanizado en bruto, la mesa de intercambio clásico de alta y baja puede asegurar el tiempo de intercambio dentro de 16s.diseño cerrado para el área de corte con el fin de bloquear la radiación láser y un entorno de trabajo más seguro.

FACIL INSTALACIÓN

  • Menor superficie, concepción más fácil de usar con ecodiseño implicado
  • Sistema de control digital 701 de Han
  • Combinado con el corte por láser, maquinaria de precisión, tecnología CNC y se convierte en el sistema de corte láser de fibra de
  • Ultra precisión del sistema CNC

CORTE DE SALTO DE RANA

Una embarcación básica de corte por láser, que asegura el corte de alta eficiencia, aumenta la eficiencia en un 18,8% en comparación con el corte básico.

MODELOG3015MFG4020MFG6020MF
Área de corte3015mm x 1500mm 4000mm x 2000mm6000mm x 2000mm
Movimiento de eje X3050mm4050mm6050mm
Movimiento de eje Y1530mm2030mm2030mm
Movimiento de eje Z250mm250mm250mm
Precisión de posicionamiento del eje X, Y ±0.03mm/m±0.03mm/m±0.03mm/m
Precisión de posicionamiento de repetición del eje X, Y±0.02mm±0.02mm±0.02mm
Máxima velocidad de posicionamiento del eje X/Y120m/min120m/min120m/min
Máxima velocidad de aceleración del eje X,Y1.2G1G1G
Grado IPIP54IP54IP54
Máxima carga de mesa de trabajo750Kg1300Kg1800Kg
Peso7500Kg9000Kg11600Kg
Alimentación eléctrica3/380V/50Hz3/380V/50Hz3/380V/50Hz
Dimensiones (L x W x H)8900mm x
3000mm x
1950mm
0878mm x 3470mm x 1945mm14950mm x 3485mm x 1950mm
Tiempo de desplazamiento de la mesa16s20s25s
